DE10-Nano (P0496) - платформа для разработки на основе ПЛИС Intel System-on-Chip (SoC)

http://www.icgamma.com
04.06.2024

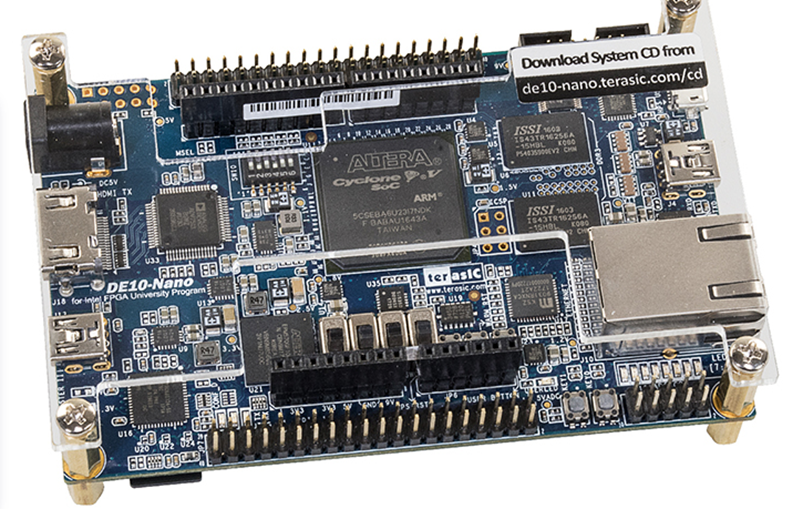

Плата DE10-Nano - это платформа для разработки, основанная на ПЛИС Intel System-on-Chip (SoC). Она сочетает в себе встроенный двухъядерный процессор Cortex-A9 с программируемой логикой для максимальной гибкости в разработке электронных устройств.

На плате установлено следующее аппаратное обеспечение:

·         ПЛИС Intel Cyclone ® V SE 5CSEBA6U23I7 (110 тыс. Логических элементов)

·         Конфигурационная память – EPCS64 (версия B2 или более поздняя)

·         Встроенный USB-Blaster II для программирования; режим JTAG

·         HDMI TX, совместимый с DVI 1.0 и HDCP версии 1.4

·         2 кнопки

·         4 ползунковых переключателя

·         8 зеленых пользовательских светодиодов

·         Три источника тактовой частоты 50 МГц от тактового генератора

·         Два 40-контактных разъема расширения

·         Один расширительный разъем Arduino (совместим с Uno R3), может быть подключен к экранам Arduino

·         Один 10-контактный разъем аналогового входа (используется совместно с аналоговым входом Arduino)

·         Аналого-цифровой преобразователь, 4-контактный SPI-интерфейс с ПЛИС

 Встроенная процессорная система:

·         Двухъядерный процессор ARM Cortex-A9 с частотой 800 МГц.

·         1 ГБ оперативной памяти DDR3 SDRAM (32-разрядная шина передачи данных)

·         1 Гигабитный Ethernet PHY с разъемом RJ45

·         Порт USB OTG, разъем USB Micro-AB

·         Разъем для карт Micro SD

·         Акселерометр (интерфейс I2C + прерывание)

·         Подключение UART к USB, разъем USB Mini-B

·         Кнопка "Теплый сброс" и кнопка "холодный сброс"

·         Одна пользовательская кнопка и один пользовательский индикатор

·         Разъем расширения LTC 2x7

 Состав комплекта:

·         Отладочная плата DE 10-Nano

·         Краткое руководство пользователя

·         USB-кабель типа A - Mini-B для программирования ПЛИС или управления UART

·         USB-кабель типа A- Micro-B для подключения к ПК через USB OTG

·         Адаптер питания 5 В постоянного тока

·         Карта microSD (установлена)

·         Четыре силиконовые подставки для ножек

DE10-Nano содержит все инструменты, необходимые для использования платы в сочетании с компьютером, работающим под управлением Microsoft Windows XP или более поздней версии.

 Каталожный номер платы: P0496

Эта и другие платы от производителя Terasic есть в наличии на складе компании Гамма в России. По ссылке ниже можно посмотреть список доступных плат:

Демонстрационные платы Terasic на складе ГАММА
